激光切割是利用聚焦的高功率密度激光束照射工件，使照射材料迅速熔化、蒸發、腐蝕或達到燃點，并借助與光束同軸的高速氣流吹走熔融物質，從而切割工件。激光切割是熱切割方法之一。激光切割成型技術也廣泛應用于非金屬材料領域。

激光切割是指利用激光發射光束在產品上打孔，根據水平移動產生的間隙稱為激光切割，激光可以在丙烯酸、刀模板、布、皮革等多種產品材料上切割，因此激光切割是多行業切割的新方案。

那么，如何實現光纖激光切割機的自動調焦呢？

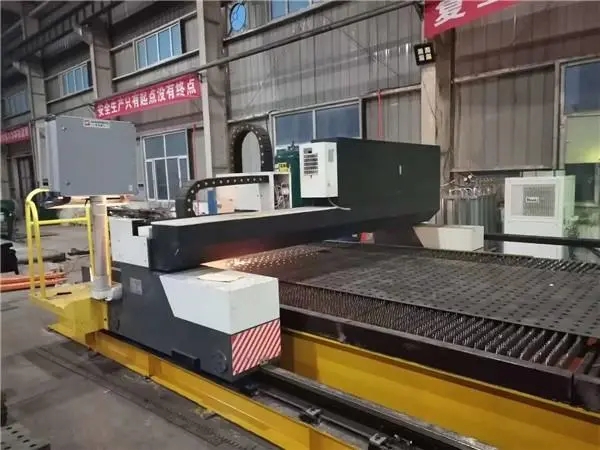

光纖激光切割機

光纖激光切割機自動調焦實現方法分析：

自動調焦技術作為光學成像系統的關鍵技術之一，已成功應用于空間光學遙感系統、靶場光學測量系統、自動監控系統、顯微分析系統、各種數碼相機和攝像系統。自動調焦有幾種不同的方法，主動紅外系統應用最廣泛。

隨著激光技術的不斷升級，激光設備正朝著自動化的方向發展，自動調焦技術是衡量光纖激光切割機是否達到自動化水平的標準之一。光纖激光切割機是根據發光光束和反射光束形成的角度測量切割距離，實現自動對焦，不同材料要求激光束的焦點落在工件截面的不同位置。如下圖所示。

在光纖激光切割機的切割過程中，噴嘴與工件之間的距離一般是固定的，即噴嘴高度不變。有兩種調焦方法:一種是可以改變聚焦鏡的位置，可以改變聚焦鏡的位置:聚焦鏡下降，聚焦鏡上升，聚焦鏡上升。另一種是在光束進入聚焦鏡之前，設置一個變曲率反射鏡（或可調鏡），通過改變反射鏡的曲率和發散角度來改變焦點位置。

光纖激光切割機

光纖激光切割機的具體調整方法如下：

光纖激光切割機調焦藍色火花法：去除噴嘴，吹空氣，將脈沖激光打在不銹鋼板上，使切割頭從上到下移動，直到藍色火花的******部分為焦點。這可以計算焦點，并根據不同的板厚進行相應的調焦。

光纖激光切割機調焦平行光管：這是一種常用的方法，即在激光輸出端增加平行光管，擴展光束直徑變大，發散角變小，使近端和遠端聚焦前光束尺寸在切割工作范圍內接近一致。

光纖激光切割機焦化打印方法：使切割頭從上到下移動，在塑料板上打印激光束，最小打印直徑為焦點。光纖激光切割機焦化斜板法：以垂直軸的角度水平拉動塑料板，找到激光束的最小部分。

光纖激光切割機

調焦光纖激光切割機在切割頭上增加了獨立移動透鏡的下軸，與控制噴嘴與材料表面的距離(standoff)Z軸是兩個獨立的部分。當機床工作臺移動或光軸移動時，光束也從近端移動到遠端F軸，使光束聚焦后的光斑直徑在整個加工區域保持一致。

光纖激光切割機的自動調焦功能不僅可以實現設備的自動化目標，還可以顯著提高光纖激光切割機的加工效率——減少厚板穿孔時間；機器可以快速將焦點調整到最合適的位置，加工不同材料和厚度的工件。
